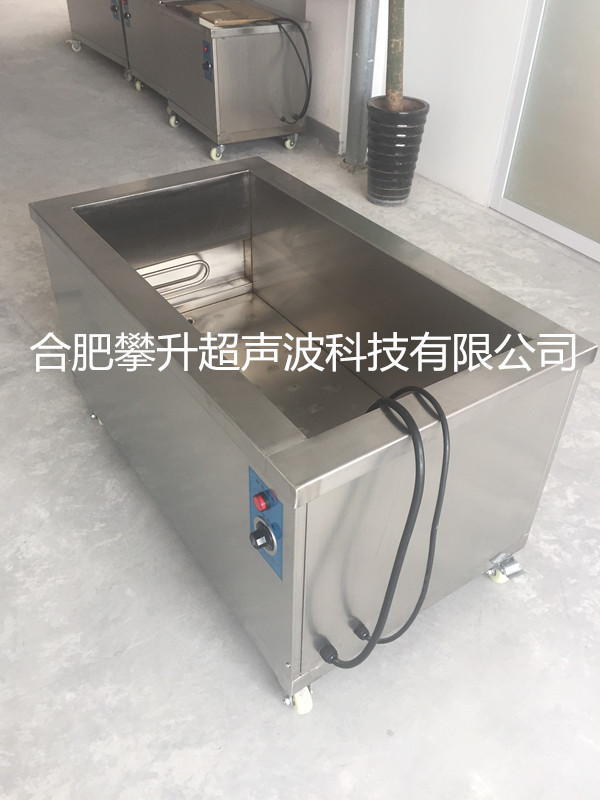

 一、 设备名称：单槽超声波清洗机
二、 设备型号：PS-1045
清洗要求：
1 去除掉工件上的异物、油污、尘埃等污浊附着物，保障后续工作生产出优质产品；
2 确保清洁度，不变形、不划伤。
三、 清洗介质：水基清洗剂
四、 清洗工艺：
序号 工序方法 超声功率 清洗节拍 加热功率 温控范围 备注
1 超声波清洗 2700W/28KHZ ----分钟 4KW 室温-100℃
五、 设备主要技术要求：
1. 结构组成
清洗机主要有超声波发生器，换能器，清洗槽，自动温控加热系统，架构，控制系统等组成
2. 设备描述
该设备是有一个不锈钢材质制作的，超声波清洗槽组成。设置单独温控系统，单独排水阀门。
3. 主要技术参数及功能
1. 超声波清洗槽
槽体内槽尺寸：L1000*W500*H380 (mm)
超 声 波：底振，共45只换能器，每只超声波换能器功率60W,总功率2700W，10%-100%超声波功率连续可调，频率28KHZ。加热功率：4000W 自动温控加热系统，室温-100℃连续可调
材料为进口304#不锈钢，不锈钢厚度为2.0mm
攀升超声波清洗机特点： 采用分块分区控制，即发生器内部超声波发振板、超声波晶体板、电容板等都采用插拔式安装分块控制，另配双散热系统，使得故障率降至最低，即使出现故障也极易排除，外行人士都可以自行更换内部任何配件，拔出来插进去即可，操作简单。
1、 采用微电脑控制和数字频率合成技术，频率自动跟踪调节；
2、 数显超声功率、连续可调节，使用更灵活方便；
3、 设计定时系统，工作时间数显，可调节；
4、 具有扫频功能，扫频速度和扫频宽度数字化调整，有效保护钢板；
5、 设置PLC远程控制接口，方便与其它控制设备的连接；
6、 恒功率输出稳定技术，不受电压及负荷影响，保护设备；
7、 全触摸人性化按键控制，调试操作方便快捷。
更高效，更环保，输出有用功率达98%以上。
型号 频率 超声波功率 加热功率 内槽尺寸 外形尺寸 温度
PS-1015 28/40(KHZ) 900 2000 500x300x300 700x500x550 常温-100℃
PS-1020 28/40(KHZ) 1200 4000 600x400x380 760x560x650 常温-100℃
PS-1025 28/40(KHZ) 1500 4000 650*450*380 810x610x650 常温-100℃
PS-1030 28/40(KHZ) 1800 4000 700x500x500 860x660x750 常温-100℃
PS-1040 28/40(KHZ) 2400 4000 800x500x350 960x660x620 常温-100℃
PS-1045 28/40(KHZ) 2700 4000 1000x500x380 1160x660x650 常温-100℃ |
